Name: পিআরওয়াই -1300 স্বয়ংক্রিয় বৈদ্যুতিক শুকনো পদ্ধতি ফিল্ম ল্যামিনেটিং মেশিন পিএলসি নিয়ন্ত্রণ 3 মোটর সঙ্গে উচ্চ উত্পাদনশীলতা 180m / মিনিট
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-1300
Price: 32000 USD
Availability: InStock

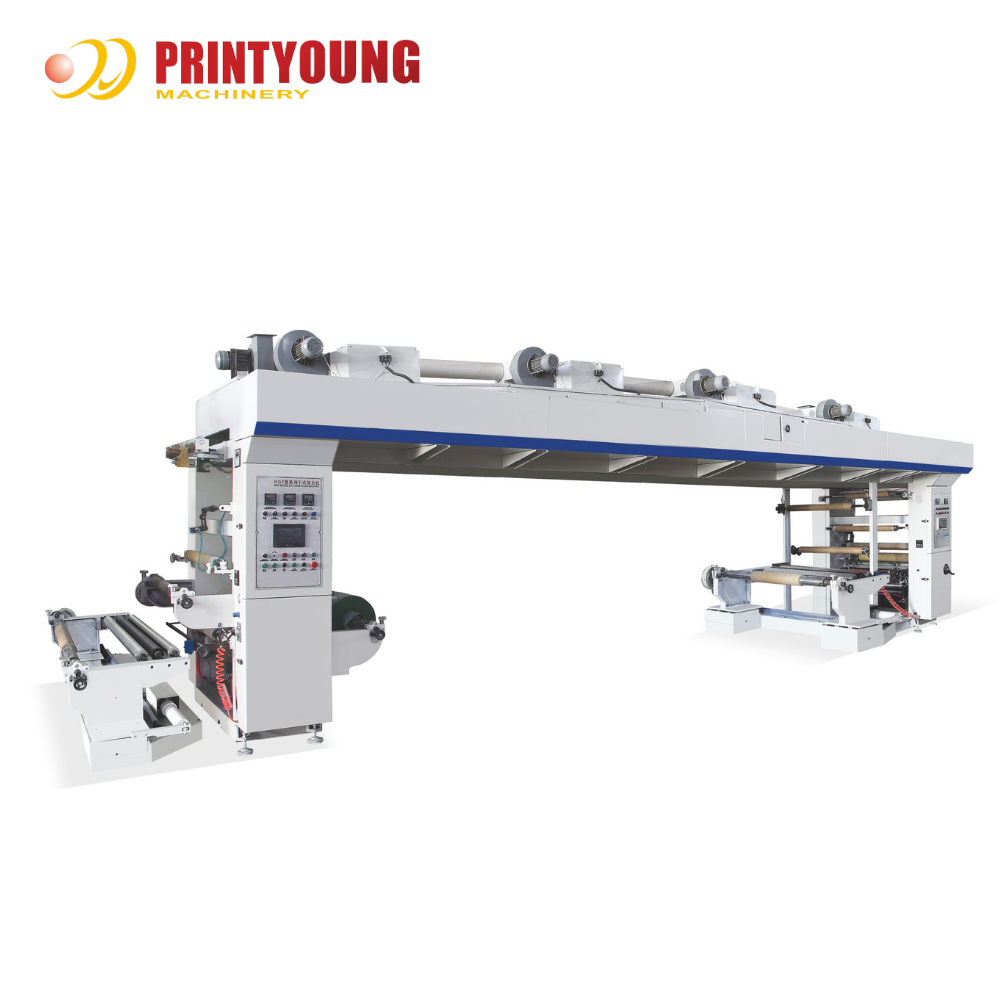

PRY-1300 ড্রাই মেথড ল্যামিনেটিং মেশিন

বৈশিষ্ট্য

PRY-1300 শক্তি-সাশ্রয়ী মাঝারি-গতির ড্রাই কম্পোজিট মেশিনটি বৈদ্যুতিক, বায়ুসংক্রান্ত এবং যান্ত্রিক উপাদানগুলিকে একীভূত করে। এটি একটি তিন-মোটর ভেক্টর নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে, যেখানে শুকানোর অংশের টান একটি ভাসমান রোলার সুইং আর্ম টেনশন ক্লোজড-লুপ সিস্টেম দ্বারা নিয়ন্ত্রিত হয়। এটি একটি শিল্প-গ্রেডের PLC এবং একটি 7-ইঞ্চি কালার টাচ সেন্ট্রাল কন্ট্রোল প্যানেল দিয়ে সজ্জিত। ফিডিং ম্যানুয়ালি একটি ম্যাগনেটিক পাউডার ব্রেক দ্বারা নিয়ন্ত্রিত হয় যার ধ্রুবক টর্ক আউটপুট রয়েছে। এটি চমৎকার অনমনীয়তা এবং অপারেশনাল স্থিতিশীলতা প্রদান করে। এর গঠন সূক্ষ্ম এবং চেহারা সুন্দর। এটি বিভিন্ন ফিল্ম উপকরণের কম্পোজিটের জন্য উপযুক্ত। এটি আপনার আদর্শ পছন্দ।

প্রযুক্তিগত পরামিতি

সর্বোচ্চ প্রস্থ ফিল্ম উপাদানের	১৩০০ মিমি
গাইড রোলারগুলির প্রস্থ	১৩৫০ মিমি
কোটেড সাবস্ট্রেট এবং কম্পোজিট সাবস্ট্রেট	PET 12-60μm, BOPP 19-60μm, CPP 30-60μm, PE 30-100mm, ইত্যাদি। রোল-টাইপ ম্যাটেরিয়াল ফিল্ম
পাওয়ার সাপ্লাই যান্ত্রিক গতি	১৮০ মি/মিনিট
সর্বোচ্চ কাজের গতি	২০ ~ ১৬০ মি/মিনিট
রিসিভিং এবং ফিডিং রোলগুলির জন্য স্পিন্ডল Φ ৬০০ মিমি	Φ ৮০০ মিমি
রিসিভিং এবং ফিডিং রোলগুলির জন্য স্পিন্ডল রিসিভিং রোলের সর্বোচ্চ ব্যাস	Φ ৮০০ মিমি
রিসিভিং এবং ফিডিং রোলগুলির জন্য স্পিন্ডল এয়ার-এক্সপান্ডেবল স্পিন্ডল	রিসিভিং এবং ফিডিং রোলগুলির কোরের ব্যাস
Φ ৩", অভ্যন্তরীণ ব্যাস Φ ৭৬মিমি	বাহ্যিক ব্যাস: Φ ৯২মিমি
টেনশন রেঞ্জ	৩ ~ ৩০ কেজিওভেনের মোট দৈর্ঘ্য৯০০০মিমি (৪ জোনে বিভক্ত)
ওভেনের সর্বোচ্চ তাপমাত্রা	১০০ ℃
শুকানোর পদ্ধতি	বৈদ্যুতিক হিটিং হট এয়ার ড্রাইং
পাওয়ার সাপ্লাই ৩-ফেজ ৩৮০V, ৫০Hz	ইলেকট্রিক হিটিং পাওয়ার
৯০ কিলোওয়াট	মোট পাওয়ার
প্রায় ১১০ কিলোওয়াট	মেশিনের মাত্রা
*প্রায় ১০৫০০ ৩২০০ * ৩২০০ মিমি**	মেশিনের ওজন
প্রায় ৬ টন	কনফিগারেশন
প্রথম আনওয়াইন্ডিং সেকশন	১. স্বাধীন একক ওয়ার্কস্টেশন আনওয়াইন্ডিং ফ্রেম। ফটোইলেকট্রিক স্বয়ংক্রিয় বিচ্যুতি সংশোধন।
২. ম্যাটেরিয়াল রোলের অনুভূমিক ম্যানুয়াল সমন্বয় পরিসীমা: ±২০মিমি	৩. প্রথম আনওয়াইন্ডিং টেনশন: ১০০N.m ম্যাগনেটিক ব্রেক

৪. দ্বিতীয় আনওয়াইন্ডিং টেনশন: ১০০N.m ম্যাগনেটিক ব্রেক

৫. তৃতীয় আনওয়াইন্ডিং টেনশন: ১৫০ N.m ম্যাগনেটিক পাউডার ব্রেক

৬. টেনশন রেঞ্জ: ৩-৫০কেজি
গ্লুইং ইউনিট
১. গ্লুইং পদ্ধতি হল মেশ রোলার দ্বারা পরিমাণগত গ্লুইং। একটি পৃথক মোটর দ্বারা চালিত।
২. গ্লুইং মেশ রোলার হল একটি স্প্লিট রোলার যার একটি রোলার শ্যাফট রয়েছে। বায়ুসংক্রান্ত টপ-প্রেসিং কাঠামো, প্রতিস্থাপন করা সহজ।
৩. হেভি-ডিউটি স্ক্র্যাপার ডিভাইস হল একটি এয়ার-প্রেসার প্রেস ক্লাচ, অনুভূমিকভাবে চালিত।
স্ক্র্যাপারের সামনের, পিছনের, উপরের এবং নীচের অবস্থান এবং কোণের অবস্থান ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে।

৪. গ্লু হপার স্টেইনলেস স্টিল দিয়ে তৈরি, উপরের এবং নীচের অবস্থান ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে।

৫. মেশ রোলার ব্যাস: Φ১৬০মিমি, প্রেসিং রাবার রোলার ব্যাস: Φ১২০মিমি, গ্লুইং ইউনিট ভেরিয়েবল ফ্রিকোয়েন্সি মোটর YVP132S-4 টাইপ ব্যবহার করে, পাওয়ার: ৩ কিলোওয়াট
ওভেন সেকশন
১. ওভেন ৯ মিটার। ৪ জোনে বিভক্ত, সম্পূর্ণ আবদ্ধ ডাবল-বডি এয়ার-টপ ওভেন।

২. প্রতিটি ওভেন জোনের তাপমাত্রা স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয়, তাপমাত্রা নিয়ন্ত্রণ দ্বারা তাপমাত্রা প্রদর্শিত হয়।
৩. প্রতিটি ওভেন জোনে একটি পৃথক হট এয়ার ড্রাইং সিস্টেম, প্রতিটি বৈদ্যুতিক হিটার গ্রুপ (১৫ কিলোওয়াট) দিয়ে সজ্জিত, শক্তি সাশ্রয়ের জন্য।
৪. ওভেনের উপরের বক্সের খোলা অংশটি এয়ার সিলিন্ডার দ্বারা নিয়ন্ত্রিত হয় এবং একটি সুরক্ষা সাপোর্ট রড ডিভাইস দিয়ে সজ্জিত।

৫. কেন্দ্রীয় নিষ্কাশন বায়ু পাইপলাইন।

৬. পুরো ওভেনটি নেগেটিভ প্রেসার দিয়ে ডিজাইন করা হয়েছে।
৭. ওভেনে তাপ নিরোধক এবং তাপ সংরক্ষণের ব্যবস্থা রয়েছে।
৮. প্রতিটি ওভেন জোনে মেশ রোলারের ইনলেট এবং আউটলেটের বাতাসের পরিমাণ সামঞ্জস্য করা যেতে পারে।
৯. ওভেনের গাইড রোলারটি সক্রিয় রোলার এবং প্রধান মেশিনের সাথে একই গতিতে ঘোরে।
১০. ওভেনের পরে একটি আল্ট্রাসনিক স্বয়ংক্রিয় বিচ্যুতি সংশোধন ব্যবস্থা রয়েছে।
১১. পরামিতি:
W-আকৃতির স্টেইনলেস স্টিল ইলেকট্রিক হিটিং টিউব পাওয়ার: প্রতি রুট ১.২ কিলোওয়াট
DF9-1 টাইপ সেন্ট্রিফিউগাল ব্লোয়ার পাওয়ার: ২.২ কিলোওয়াট (ম্যাচিং মোটর Y90L-2 টাইপ, ৪ সেট)
ওভেনের সর্বোচ্চ তাপমাত্রা: ১০০℃
ব্লোয়িং নজল সংখ্যা: ৩২ (৮×৪)
ওভেনের গাইড রোলারের ব্যাস: Φ৭০মিমি

কম্পোজিট সেকশন

১. কম্পোজিট রোলার হল সক্রিয় রোলার, ১টি প্রধান মোটর দ্বারা চালিত, কম্পোজিট রোলারের সারফেস লিনিয়ার স্পিড গ্লুইং মেশ রোলারের লিনিয়ার স্পিডের সাথে সিঙ্ক্রোনাইজডভাবে নিয়ন্ত্রিত হয়।

২. কম্পোজিট প্রেসিং রোলারটি তার খোলা এবং বন্ধ করার জন্য ডাবল নিউমেটিক সিলিন্ডার দ্বারা নিয়ন্ত্রিত হয়। চাপ সামঞ্জস্য করা যেতে পারে।

৩. কম্পোজিট রোলারটি পরিবাহী তেল দ্বারা উত্তপ্ত হয়, তাপ পরিবাহী তেল সঞ্চালনের মাধ্যমে কম্পোজিট রোলারের পৃষ্ঠে স্থানান্তরিত হয়, যা কম্পোজিট রোলারের পৃষ্ঠের তাপমাত্রা পুরো প্রস্থের দিকে অভিন্ন করে তোলে, যা কম্পোজিট পণ্যের গুণমান নিশ্চিত করার জন্য সহায়ক।

৪. কম্পোজিট হিটিং ড্রাম এবং প্রেসিং রোলার মেকানিজম: হিটিং কম্পোজিট হিটিং ড্রামের মাধ্যমে হয়। কম্পোজিট প্রেসিং রোলারের রাবার লেয়ার উপাদান তাপ-প্রতিরোধী সিলিকন রাবার, হার্ডনেস শোর এ ৮০-৮৫°। কম্পোজিট রোলারের পৃষ্ঠের সর্বোচ্চ তাপমাত্রা ৮০℃, সর্বোচ্চ চাপ ৫০০কেজি।

৫. কম্পোজিট রোলারের পৃষ্ঠের তাপমাত্রা (কম্পোজিট তাপমাত্রা) স্বয়ংক্রিয়ভাবে ধ্রুবক তাপমাত্রা দ্বারা নিয়ন্ত্রিত হয়।

৬. পরামিতি:
কম্পোজিট স্টিল রোলার ব্যাস: Φ৩২০মিমি।
প্রেসিং রাবার রোলার ব্যাস: Φ১৬০মিমি।
কম্পোজিট প্রেসিং রোলারের রাবার লেয়ার উপাদান তাপ-প্রতিরোধী টারপলিমার রাবার, হার্ডনেস শোর এ ৮০-৮৫°
প্রধান মোটর হল YVP132M-4 ভেরিয়েবল ফ্রিকোয়েন্সি মোটর, পাওয়ার: ৫.৫ কিলোওয়াট।
রিলিং সেকশন

১. ম্যাটেরিয়াল রিসিভিং সিঙ্গেল ওয়ার্কস্টেশন।

২. আনওয়াইন্ডিং শ্যাফট একটি পৃথক ফ্রিকোয়েন্সি কনভার্সন মোটর দ্বারা চালিত।

৩. কনস্ট্যান্ট প্রেসার এয়ার ড্যাম্পিং সুইং রোলার এবং রোটারি এনকোডার টেনশন ডিটেকশন সিস্টেম।

৪. ম্যাটেরিয়াল শ্যাফট Φ৩" এক্সপান্ডেবল শ্যাফট ব্যবহার করে।

৫. রিসিভিং টেনশন ক্লোজড-লুপ স্বয়ংক্রিয় নিয়ন্ত্রণ।

৬. ম্যাটেরিয়াল রিল প্রেসিং রোলার ডিভাইস এয়ার সিলিন্ডার দ্বারা নিয়ন্ত্রিত।
৭. পরামিতি:
রিলিং সার্ভো মোটর। পাওয়ার: ৭.৫ কিলোওয়াট
ম্যাটেরিয়াল রিলের অনুভূমিক ম্যানুয়াল সমন্বয় পরিসীমা: ±২০মিমি
টেনশন রেঞ্জ: ৩-৩০কেজি।

ট্যাগ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	PRINTYOUNG
সাক্ষ্যদান:	CE
মডেল নম্বার:	PRY-1300

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	USD 32000 Set
প্যাকেজিং বিবরণ:	আর্দ্রতা-প্রমাণ এবং শক-প্রুফ প্যাকেজিং গ্রহণ করে যা দীর্ঘ-দূরত্বের সড়ক পরিবহন এবং বিভিন্ন ধরণের আবহ
ডেলিভারি সময়:	60 কাজের দিন
পরিশোধের শর্ত:	এল/সি, টি/টি
যোগানের ক্ষমতা:	প্রতি মাসে 10 সেট

ফিল্ম উপাদান সর্বোচ্চ প্রস্থ:	1300 মিমি	গাইড রোলারের প্রস্থ:	1350 মিমি
সর্বোচ্চ যান্ত্রিক গতি:	180 মি/মিনিট	সর্বাধিক কাজের গতি:	20 ~ 160 মি/মিনিট
টেনশন পরিসীমা:	3 ~ 30 কেজি	ওভেনের মোট দৈর্ঘ্য:	9000 মিমি (4 জোনে বিভক্ত)
ওভেনের সর্বোচ্চ তাপমাত্রা:	100 ℃	শুকানোর পদ্ধতি:	বৈদ্যুতিক গরম গরম বাতাস শুকানো
পাওয়ার সাপ্লাই:	3-ফেজ 380V, 50Hz	বৈদ্যুতিক গরম করার শক্তি:	90 কিলোওয়াট
বিশেষভাবে তুলে ধরা:	স্বয়ংক্রিয় বৈদ্যুতিক ফিল্ম ল্যামিনেটিং মেশিন , পিএলসি কন্ট্রোল ফিল্ম ল্যামিনেটিং মেশিন , উচ্চ উৎপাদনশীলতা ফিল্ম ল্যামিনেটিং মেশিন
