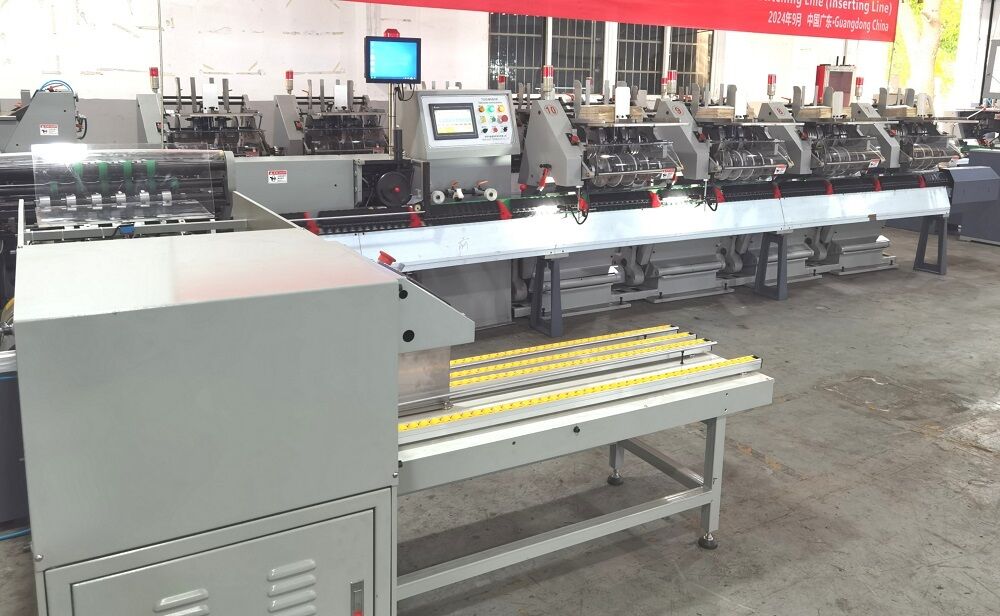

Name: PRY-450Y স্যাডেল সন্নিবেশ মেশিনের উৎপাদন লাইন
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-450Y
Price: 42000 USD
Availability: InStock

PRY-450Y স্যাডল সন্নিবেশ মেশিন

বৈশিষ্ট্য

PRY-450Y সেল ইনসার্টিং মেশিনটি একটি বইকে অন্য বইয়ের মাঝখানে চড়ানোর পদ্ধতিতে রয়েছে, যাতে আর্ম পৃষ্ঠাগুলির কার্যকারিতা অর্জন করা যায়।এটি প্রধানত বই এবং ছবির বই অপারেশন জন্য উপযুক্ত.
মেশিনটি বাঁধা মেশিনের অংশ দিয়ে সজ্জিত,যা আর্ম পৃষ্ঠার + রাইডিং বাঁধা লিঙ্কিং উপলব্ধি করতে পারে,এবং এটি একটি তিন-পার্শ্বযুক্ত বই কাটা মেশিন দিয়েও সজ্জিত করা যেতে পারে,যেমন,ঘোড়া বাঁধার লিঙ্ক লাইনস্বয়ংক্রিয় পৃষ্ঠা সেটিং, বাঁধাই এবং কাটা ফাংশন উপলব্ধি করতে।

প্রযুক্তিগত পরামিতি

সর্বাধিক বিন্যাস	৪৫০ * ৩২০ মিমি
ন্যূনতম বিন্যাস	১৪৮ * ১০৫ মিমি
সমাপ্ত পণ্যের সর্বাধিক বেধ	৮ মিমি
পাওয়ার সোর্স	৩৮০ ভোল্ট ৫০ হার্জ
সামগ্রিক ক্ষমতা	১২ কিলোওয়াট
মেশিনের সর্বাধিক ঘূর্ণন গতি	১০০০ ঘন্টা
মেশিনের নেট ওজন	৪ টি
সীমানা মাত্রা (৪টি গ্রুপ)	৭২০০ * ৩২০০ * ১৫০০ মিমি

1.কোল্টিং মেশিন; 2.এয়ার পাম্প; 3.ইলেকট্রিক বক্স;

4বই ফেলার মেশিন; ৫. বই স্ট্যাকার।

কনফিগারেশন

সংগ্রাহক যন্ত্র

1এটিতে ১ঃ১ এবং ১ঃ১ এর জন্য উৎপাদন মোড নির্বাচন সুইচ রয়েছেঃ2এছাড়াও একটি ফাঁকা অবস্থান নির্বাচন সুইচ, যা সমন্বয় জন্য সুবিধাজনক.
2এটি নিরাপত্তা এবং ত্রুটি সংকেত লাইট,স্টার্ট/স্টপ বোতাম দিয়ে সজ্জিত।
3.সংগ্রাহক মেশিনটি একটি ডাবল গ্র্যাপার কাঠামো গ্রহণ করে, যা মেশিনের অপারেশনের স্থিতিশীলতা উন্নত করে।
4.এটি কাগজ খাওয়ানোর জন্য একাধিক শোষণ ডোজ ব্যবহার করে,যা বইয়ের পতনের স্থিতিশীলতা নিশ্চিত করে এবং বিভিন্ন স্পেসিফিকেশনের বইয়ের জন্য উপযুক্ত।
5.একটি ক্যাম বায়ু চাপ এবং সময় নিয়ন্ত্রণ করতে ব্যবহার করা হয়, প্রতিটি পুস্তিকা সঠিকভাবে পড়া সক্ষম
6.সংগ্রাহক মেশিনের গ্রিপারের যন্ত্রপাতি উন্নত করা হয়েছে। একটি গ্রুভ ক্যাম টর্শন স্প্রিং খোলার গ্রিপারের ডিভাইস গ্রহণ করা হয়েছে,গ্রিপারের যন্ত্রপাতিকে টেকসই করে তোলে।পরা-প্রতিরোধী সিন্থেটিক রাবার প্যাডের সাথে যুক্ত, বইয়ের উপর গ্রিপারের কন্ট্রোলিং ফোর্স বৃদ্ধি পায়।

সলিটিং মেশিন

1. ওয়ার্কিং নীতি
কোলেটিং মেশিনে,বেস ০ এর ট্রান্সমিশন শ্যাফ্ট ঘূর্ণন অক্ষের তিনটি গ্রুপকে চালিত করে এবং একটি বৃত্ত গঠন করে।এবং অক্ষের তিনটি গ্রুপ নির্দিষ্ট আপেক্ষিক অবস্থানের সম্পর্ক বজায় রেখে অবিচ্ছিন্নভাবে ঘোরে.সমন্বয় করার সময়, 6 ± 1 মিমি এর প্রান্তের সাথে ভাঁজ করা কাগজের শীটগুলি প্লেটে রাখুন.দুটি শোষণ মাথা 1 নীচে শীটটি শোষণ করবে এবং নীচে টানবে এবং তারপরে,শীট এছাড়াও ঘোরানো কাগজ কামড়ানো চাকা 3 উপর দুটি কামড় কব্জি দ্বারা বিট করা হবেএই সময়ে,সাকশন হেড 1 অবিলম্বে স্তন্যপান বন্ধ করবে। কাগজ কামড়ানো চাকা এবং তারপর প্লেট থেকে কাগজ শীট টানবে।কাগজ শীট সামঞ্জস্যকারী ক্রেট 4 স্থানান্তরিত করা হয় পরে, কামড়ানো আঙুল 2 অবিলম্বে কাগজের শীটটি ছেড়ে দেবে যা এই সময়ে একটি পিনচ রোলারের উপর নির্ভর করে প্রেরণ করা হয়।কাগজ শীট প্রাক নিয়ন্ত্রিত porter 5 দ্বারা অবরুদ্ধ করা হবে এবং কিছুক্ষণ থাকতে হবেতারপর, স্টিলের শীট দাঁত 6 একটি সেট কাগজ শীট বিভক্ত চাকা 10 কাগজ শীট স্থানান্তর করা হবে কাগজ শীট এর দীর্ঘ প্রান্ত এবং তারপর থেকে দীর্ঘ প্রান্ত কামড়,দীর্ঘ প্রান্ত এবং সংক্ষিপ্ত প্রান্ত পৃথক করা হয়.শর্ট এজটি কাগজ-ফিল্ড বিভাজক হুক 7 দ্বারা আরেকটি সেট কাগজ-ফিল্ড বিভাজক চাকা 11 এর অক্ষের উপর হুক করা হয়। তারপরে কাগজের শীটটি হ্রাস পেতে শুরু করে এবং 8 এবং 9 শোষণ মাথা দ্বারা শোষণ করা হয়।কাগজ শীট একটি নির্দিষ্ট পরিমাণে খোলা হবে যখন এটি অনুভূমিক অবস্থানে চালু, এবং দাঁত 6 এবং হুক 7 কাগজ শীট দিয়ে পৃথক করা হবে। শোষণ মাথা ক্রমাগত কাগজ শীট প্রসারিত এবং উভয় শোষণ মাথা একই সময়ে শোষণ বন্ধ না হওয়া পর্যন্ত নিচে নেমে যাবে।এই সময়ে, কাগজের শীট পড়ে যাবে এবং বই 14 পড়া জন্য বার উপর পড়া হবে, যে সঙ্গে,বই সংগ্রহের চেইন ধারাবাহিকভাবে বই বার উপর কাগজ শীট ঠেলাঠেলি এবং সনাক্তকরণ এবং বাঁধাই জন্য অবস্থানের জন্য সমন্বিত বই প্রেরণ.
2. বিভিন্ন অংশের সমন্বয়
নিয়ন্ত্রন করার সময়,নিরাপদ অপারেশন নিশ্চিত করার জন্য গিয়ার পরিবর্তন স্তরকে নিরপেক্ষ অবস্থানে স্থাপন করা উচিত।সমন্বয় করার সময়,স্বাক্ষর হিসাবে ভাঁজ করা কাগজের শীটগুলি প্লেটে রাখা উচিত;সংক্ষিপ্ত প্রান্তটি উপরের অংশে স্থাপন করা হবেবইয়ের আকার যত বড় হবে, বইয়ের পৃষ্ঠাগুলি তত কম থাকবে।বইয়ের কাগজের পিছনের অংশটি বইয়ের পাতা 2 এর সমতলে দৃঢ়ভাবে চাপ দেওয়া উচিতবইয়ের কাগজের দুই পাশে বইয়ের কাগজ ও বইয়ের কাগজ ১-এর মধ্যে ১-২ মিমি ফাঁক থাকতে হবে।কাগজ কামড়ানো চাকা দ্বারা বিট স্বাক্ষর অবস্থান বইয়েন্ড 1 কাছাকাছি হয়বইয়ের কাগজের পিছনে বইয়ের পাতা ১.২ এবং পাতা স্পর্শ করা সমতলকে উল্লম্ব বা নীচের দিকে ঢোকানো সমতলে ঘোরানো যেতে পারে।কিন্তু এটা কাগজ কামড় চাকা উপর কামড় পাখির দ্বারা কাগজ প্রান্ত বিট প্রস্থ হ্রাস করতে হবে.

(১) ৩ এবং ৪ নম্বরের বোল্টগুলিকে সামঞ্জস্য করুন যাতে তাদের পয়েন্টগুলি বইয়ের কাগজের সাথে যোগাযোগ করে, যা পেজিংয়ের কাজ করতে পারে।একটি বায়ু কুশন ডিভাইস 6 আছে যাতে বইয়ের কাগজপত্রগুলি সহজেই বেছে নেওয়া যায়ফোল্ডির আকার এবং বইয়ের পরিমাণের উপর ভিত্তি করে বাতাসের ভলিউম সামঞ্জস্য করা যায়।বাতাস মুখ 2 স্বাক্ষর পিছনে আলগা করে তোলে এবং এটি কাগজ বিভাজক জিহ্বা 1 গতি সঙ্গে সমন্বয় করতে পারেন, যাতে শোষণ মাথা একের পর এক স্বাক্ষর নিচে শোষণ করতে পারেন.

(2)ফোলিও আকারের সমন্বয়
১ নম্বর ব্লকটি স্ক্রু দিয়ে সংযুক্ত করা হয় এবং এর অবস্থান বইয়ের কাগজের ফলিওর আকার অনুযায়ী নিয়ন্ত্রিত হয়।বুকএন্ডের সামঞ্জস্যকারী বন্ধনীতে স্কেল মানটি বইয়ের প্রস্থকে উপস্থাপন করেযদি কাগজের দীর্ঘ ও সংক্ষিপ্ত প্রান্ত থাকে,তবে এটি নিশ্চিত করবে যে চারটি ইস্পাত শীট দাঁত কাগজের দীর্ঘ প্রান্ত এবং সংক্ষিপ্ত প্রান্তগুলি একসাথে কামড়ায়।বইয়ের পিছনের অংশটি ব্লক গ্যাজেজ ১-কে স্পর্শ করবে।. ব্লক গ্যাজ ১ এর উচ্চতাও সমন্বয় করার গতির উপর নির্ভর করে যথাযথভাবে সামঞ্জস্য করা হবে।
যখন বড় ফরম্যাটের বইয়ের কাগজগুলি একত্রিত করা হয়,তখন মাঝখানে প্রেস বুকশেল্ফ 2 এর রোলারটি বইয়ের চাপের অবস্থান বাড়ানোর জন্য বিপরীতভাবে ইনস্টল করা উচিত।স্প্রিং 4 এবং 5 এর টেনশন তাদের অবস্থান পরিবর্তন করে নিয়ন্ত্রিত হতে পারেঅপারেশন চলাকালীন, পাতলা শীটগুলির জন্য ছোট স্প্রিং টেনশন গ্রহণ করা হবে,যখন ঘন শীটগুলির জন্য তুলনামূলকভাবে বড় স্প্রিং টেনশন গ্রহণ করা হবে।

(৩) দীর্ঘ ও সংক্ষিপ্ত প্রান্ত ছাড়াই একক শীটের সমন্বয়
স্প্রিং 4 এবং 5 এর টেনশন একটি ন্যূনতম মান সামঞ্জস্য করা আবশ্যক,এছাড়াও,ইস্পাত শীট দাঁত কাগজ বিভাজক হুক 7 বিচ্ছিন্ন করা আবশ্যক 6,এবং বই পড়া stopper 12 এবং 13 ইনস্টল করুন,এবং বইয়ের কাগজ শুধুমাত্র স্তন্যপান শক্তি দ্বারা বিভক্ত.বইয়ের কাগজ বইয়ের পতিত প্লাস্টার 12 এবং 13 বরাবর পড়া হবে এবং বইয়ের পতিত জন্য বার 13 উপর পড়া হবে.

(৪) ট্রান্সমিশন চেইন সামঞ্জস্য
একটি নির্দিষ্ট সময় কাজ করার পরে,যদি ট্রান্সমিশন চেইনটি দীর্ঘ হয়,তাহলে এক্সসেন্ট্রিক হুইলকে টেনশনের জন্য নিয়ন্ত্রিত করা যেতে পারে।
যখন কাগজ বিভাজক অক্ষের দুটি সেটের শোষণ মাথা ভুলভাবে স্থাপন করা হয় এবং সামঞ্জস্য করা প্রয়োজন, ডিনকেট 2 বা 3 প্রথমে শিথিল করা যেতে পারে,এবং তারপরে অক্ষটি ঘোরানো হবে যাতে এটি শোষণ মাথাগুলির সাথে সারিবদ্ধ হয়,এবং তারপরে ডায়নাইটটি সংযুক্ত করুন।নিয়ন্ত্রণের ক্ষেত্রে, দুটি অক্ষের সেট এবং উপরের অক্ষের সেটের মধ্যে আপেক্ষিক অবস্থানের সম্পর্কের দিকে মনোযোগ দেওয়া উচিত।

(5) ভ্যালভের সমন্বয়
এটা লক্ষ্য করা উচিত যে বায়ু ভালভ সামঞ্জস্য সরাসরি collating মেশিন অপারেশন স্থিতিশীলতা প্রভাবিত করে।
বায়ু পাম্প শাকশন টিউব 1 এবং ফুঁ টিউব 2 এর মাধ্যমে বিভিন্ন অংশে shunts।
ভ্যালভ ব্লক কভার 3 সামঞ্জস্য করে, শোষণ মাথা 1 এর শোষণ এবং স্টপ সময় নিয়ন্ত্রণ করা যেতে পারে।ভ্যালভ ব্লক কভার 3 সামঞ্জস্য করা আবশ্যক যতক্ষণ না বইয়ের কাগজ দুটি কামড়ানো চপ্পল দ্বারা একযোগে কামড়ানো হয় এবং শোষণ অবিলম্বে বন্ধ করা উচিতঅন্যথায়, শোষণ মাথা সহজেই ক্ষতিগ্রস্ত হয়.
ভ্যালভ ব্লক কভার 4 সামঞ্জস্য করে, অপারেটরের কাছাকাছি কাগজের বিভাজক চাকা শ্যাফ্টের উপর সাকশন হেড 9 এর খোলার এবং বন্ধের সময় নিয়ন্ত্রণ করা যেতে পারে;ভ্যালভ ব্লক কভার 5 সামঞ্জস্য করে,অন্য কাগজের ভাগ করে নেওয়ার চাকা শ্যাফ্টের উপর শোষণ মাথা 8 এর খোলার এবং বন্ধ করার সময় নিয়ন্ত্রণ করা যেতে পারে।দুই শোষণ মাথা একই গতি আছে,অর্থাৎ একই সময়ে শোষণ শুরু এবং বন্ধ করুন।.এই ভাবে, যখন স্বাক্ষরগুলি বইয়ের বারে পড়ে,একটি দিকের দিকে কোনও স্থানান্তর ঘটবে না এবং ড্রাইভিংয়ের ফলাফল হবে।এটা নির্ভর করতে পারে ফলিও আকারের উপর নির্ভর করতে নির্ভরযোগ্য পতনশীল বইয়ের জন্য বার উপর পতনশীল.
বই রাখার প্লেটে বায়ু কুশির বায়ু ফুটোর পরিমাণ যথাযথ পর্যায়ে বজায় রাখা উচিত।যখন বইয়ের কাগজপত্রগুলি অনেক বেশি থাকে,তখন বায়ু ফুটোর পরিমাণ বাড়ানো উচিত,বিপরীতভাবে.

বায়ু প্রবাহের জন্য 6 এবং 8 ব্লো পাইপ ইনস্টল করা হয়। পাতলা বইয়ের কাগজগুলি একত্রিত করার সময়, বইয়ের কাগজগুলি সঠিকভাবে বইয়ের পতনের জন্য বারটিতে পড়া সহজ নয়।ব্লাভপাইপগুলি একটি সহায়ক ভূমিকা পালন করতে পারে. বায়ু প্রবাহ খোলা বইয়ের পৃষ্ঠের প্রতিস্থাপিত হতে হবে যাতে পতনের প্রক্রিয়া ত্বরান্বিত হয়।

(6)সংযুক্ত পরিবহন অপারেশন
যখন সমন্বয় যন্ত্রের ইউনিট সংযুক্ত পরিবহন পরিচালনা করে,এটি কন্ট্রোল হ্যান্ডেলকে প্রথম থেকে মোটর সংযোগের অবস্থানে একের পর এক কন্ট্রোল হ্যান্ডেলকে কন্ট্রোলিং ক্রম অনুসারে পরিবহন করবে।হ্যান্ডেল বন্ধ করার পর, প্রতিটি সিলিং মেশিনে পতনশীল স্বাক্ষরগুলিকে সিলকারের চলমান বই সংগ্রহ চেইনের দুটি লাল লেজ কনভেয়র প্লেটের মাঝের অবস্থানে ঠিকভাবে পড়ে যেতে হবে।লেজ কনভেয়র প্লেট সরানো সঙ্গে,the books on the bar for falling book of each collating machine will press against the sides of the conveyor plates and will be transmitted to the book gathering chain gradually and enter the binding position.
যখন একটি সমন্বয়কারী মেশিন সমন্বিত পরিবহন চালু এবং স্বাক্ষর একটি লেজ conveyor প্লেট বা একটি লেজ conveyor প্লেট খুব কাছাকাছি একটি অবস্থান উপর পড়ে,এটির ফলে সমন্বয় অপ্রতুল বা অস্থিতিশীল হবে।এই সময়ে,সোল্টারিং মেশিনের হ্যান্ডেলটি খুলতে হবে এবং সঠিক সময়ে আবার বন্ধ করতে হবে।

বই ফেলার যন্ত্র

(1) সনাক্তকরণ যন্ত্র
It is consisted of two parts including distributed detection and general thickness detection which are used to prevent the books with missing pages from binding or being mixed with the finished products after trimming.
বিতরণকৃত সনাক্তকরণ ডিভাইসগুলি ফটো ইলেকট্রিক সনাক্তকরণের নীতি ব্যবহার করে এবং প্রতিটি সংকলন মেশিনে ইনস্টল করা হয়।আলোর ছায়া অবশ ্ যই একদিন ছায়া হয়ে যাবে ।, এবং বৈদ্যুতিক ডিভাইসটি প্রক্রিয়া চলাকালীন একটি নির্দিষ্ট মুহুর্তে পরিদর্শন করবে।প্রতিফলিত ফটো ইলেকট্রিক সুইচ সনাক্তকরণ সময় মধ্যে অনুপস্থিত স্বাক্ষর একটি সংকেত আউটপুট হবেএকটি কম্পিউটারের মাধ্যমে স্বাক্ষর সনাক্তকরণের নিয়ন্ত্রণের মাধ্যমে, মেশিনের মাথার স্বাক্ষর স্থানান্তরিত প্রদর্শন সঠিকভাবে প্রতিফলিত করতে পারে যে কোন সমন্বয়কারী মেশিনে কিছু স্বাক্ষরের অভাব রয়েছে।যদি অভাবিত স্বাক্ষর অবিচ্ছিন্নভাবে বা ঘন ঘন ঘটেঅপারেটরকে অস্বাভাবিক কাজ করার কারণ খুঁজে বের করার জন্য মেশিনটি আরও পরীক্ষা করতে হবে,যাতে এটি সময়মতো সংশোধন করা যায়।
সাধারণ বেধ সনাক্তকরণ বিতরণ সনাক্তকরণের অপর্যাপ্ততার ক্ষতিপূরণ দিতে পারে, অর্থাৎ,যখন স্বাক্ষরগুলি ফোটো ইলেকট্রিক সনাক্তকরণের মধ্য দিয়ে যাওয়ার পরে বই সংগ্রহের চেইনে সংক্রমণ প্রক্রিয়া চলাকালীন নীচে চলে যায়সাধারণ বইয়ের জন্য তাদের গ্রহণ করা থেকে বিরত থাকার জন্য, বইটি আবদ্ধ করার আগে একটি সাধারণ বেধ সনাক্তকরণ করা হবে যাতে বইটি প্রাসঙ্গিক প্রয়োজনীয়তা পূরণ করে কিনা তা নিশ্চিত করা যায়।
সনাক্তকরণের সময়,উপরের এবং নীচের রোলার 1 এবং 3 এর একটি জোড়া ট্রানজিটে স্বাক্ষরগুলি সনাক্ত করবে।সংশ্লিষ্ট bobbing যোগাযোগ ব্লক 4 ঘটবে. এই সময়ে, যদি বই সনাক্তকরণ চাকা 1 নীচে তীর Maglev সঙ্গে বই সনাক্তকরণ নিম্ন রোলার 3 সঙ্গে সারিবদ্ধ করা হয়,এটা প্রয়োজন যে রোলার 8 কেম 7 এর ফাঁকের মাঝখানে সামঞ্জস্য করা হবে ((i).e. বৈদ্যুতিক পরিদর্শনের সময়).যদি এত অল্প সময়ের মধ্যে,যোগাযোগ ব্লক 4 দুটি ব্লকের মাঝখানে সন্নিবেশ করা হয় 5,স্ক্রু 9 দুটি যোগাযোগ পয়েন্ট 11 সংযোগ করতে পারে,যার মানে সাধারণ বেধ স্বাভাবিক.

যদি পাতাটি অনুপস্থিত থাকে তবে বইয়ের সাধারণ বেধ হ্রাস বা বৃদ্ধি পায়,যোগাযোগ ব্লক 14 ব্লক 5 এর মাঝখানে সন্নিবেশ করতে সক্ষম হবে না, পরিবর্তে,এটি পাশের দিকে চাপ দেবেএদিকে, সুইং স্তর নিচে নেমে যাবে, যা দুটি যোগাযোগ পয়েন্ট 11 সংযোগ বিচ্ছিন্ন করবে, এবং একটি সংকেত দেওয়া হবে যা সাধারণ বেধ ভুল নির্দেশ করে।
বৈদ্যুতিক ডিভাইসের পরে অনুপস্থিত পাতা বা অত্যধিক পাতা সম্পর্কিত উপরের দুটি ধরণের সংকেত স্টাইচারের চৌম্বকীয় নিয়ামকের চৌম্বকীয় ভালভের কার্যকলাপের কারণ হতে পারে।যখন একটি বইতে অভাবী পৃষ্ঠা বা অত্যধিক পৃষ্ঠা থাকে তখন স্টেপিং পজিশনে পাঠানো হয়এদিকে, কম্পিউটারটি বইয়ের ট্রান্সমিশন ইউনিটের চৌম্বকীয় ভালভের কাজ নিয়ন্ত্রণ করতে পারে এবং বইটিকে স্ক্র্যাপ বাক্সে পৌঁছে দিতে পারে।

(2) মেশিনের ট্রান্সমিশন ডিভাইস

সিলিং মেশিন ইউনিটের শক্তি ইউনিভার্সাল কাপলিংয়ের মাধ্যমে স্টিচার দ্বারা প্রেরণ করা হয়।
সম্পূর্ণ যন্ত্রের ব্রেকিংয়ের জন্য,প্রথমে মোটরটিতে গতিশীল ব্রেকিং করা হবে,তারপরে পাওয়ার অফ ব্রেকিং ইলেক্ট্রোম্যাগনেটিক ব্রেকিংয়ের উপর করা হবে,অবশেষে,ইনভার্টার এর আউটপুট ফ্রিকোয়েন্সি পরিবর্তন করে, মেশিনের অসীম পরিবর্তনশীল গতিতে অ্যাসিনক্রোন মোটর নিয়ন্ত্রণ করতে পারে।

স্টিচার ব্যবহার এবং সামঞ্জস্য

সাধারণভাবে,সাইটারটি নিম্নলিখিত ক্রম অনুসারে সামঞ্জস্য করা উচিত।

(১) ফলিও আকার অনুযায়ী স্টিচার হেডের বাঁকানো পা বেস সামঞ্জস্য করুন

প্রথমত, স্টিকারের মাথাটি স্টিকারের মাথার মাউন্ট প্লেটের উপরে মাঝারি রেখার সাথে সমান্তরালভাবে স্থাপন করুন ((বুকগুলির স্টেপিং দূরত্ব সম্পর্কিত স্যাডল স্টিকিংয়ের প্রয়োজনীয়তা সাপেক্ষে) ।এবং তারপর স্ক্রু 27 আবদ্ধ, এবং বাঁকানো পায়ে 20 সংযুক্ত করুন এটি stitcherhead এর মাঝের ছুরি সঙ্গে সারিবদ্ধ করার পরে, এবং একই সময়ে গাইড প্লেট 28 ইনস্টল করুন।

(২) ফলিও আকার অনুযায়ী বই সংগ্রহ চেইন সামঞ্জস্য করুন
স্টিচারের ক্ষেত্রে,বই সংগ্রহের চেইনটি একটি নির্দিষ্ট সঠিক অবস্থানে থাকা উচিত,যাতে বইগুলির পছন্দসই অবস্থানে স্যাডল স্টিচিং বিতরণ করা যায়।নিয়ন্ত্রণের ক্ষেত্রে,প্রথমত, বইটি আবদ্ধ করার জন্য বই সংগ্রহের চেইনে স্থাপন করা উচিত, লেজ কনভেয়র প্লেটের বিরুদ্ধে ক্রপিং প্রেস করুন,এবং মেশিনটি ম্যানুয়ালি চালিত করুন যাতে বই সংগ্রহের চেইন এবং হেডস্টক একই সময়ে এগিয়ে যেতে পারে. যখন তাদের গতি একই, যথা, তারা অপেক্ষাকৃত স্ট্যাটিক অবস্থায় হয়, ম্যানুয়াল অপারেশন বন্ধ,স্ক্রু খুলুন 1 এবং হ্যান্ডহুইল ঘুরিয়ে 2 বই সংগ্রহ চেইন বইয়ের উপর বন্ডিং জন্য সঠিক জায়গায় প্রেরণ করা হবে, এবং তারপর স্ক্রু 1 বন্ধ করুন, যাতে বইয়ের উপর নখের সঠিক অবস্থান নিশ্চিত করা যায়।

(৩) ফোর্কিং বুকের অবস্থানের সমন্বয়।
বইয়ের ফোর্কিংয়ের সঠিক অবস্থানের ফলে স্টিচার এর বই ট্রান্সমিশন র্যাক থেকে ফেলে দেওয়া বইগুলি তিন-ঘুষি ট্রিমারের দুটি বই-পিকিং ব্র্যাকেটের ঠিক মাঝখানে পড়ে।
বইয়ের ফোরকিংয়ের সময় নির্ধারণ করাঃযখন ক্যাম 6 একটি বইকে সর্বোচ্চ অবস্থানে ফোরক করে,সংযোগ রড 2 বাম সীমাতে হেডস্টক টানবে এবং ফিরে আসবে,কিন্তু এটি ট্রান্সমিশন র্যাকের সাথে 60-65 মিমি দূরত্ব বজায় রাখতে হবে.তারপরে মধ্যবর্তী গিয়ার 1 ইনস্টল করুন, যাতে এটি গ্যারান্টি দিতে পারে যে বইটি সঠিক অবস্থানে পড়তে পারে।
এটা লক্ষ করা উচিত যে ফোরকিং বইয়ের গতি মেশিনের গতির সাথে ঘনিষ্ঠভাবে সম্পর্কিত এবং ব্যবহারের অভিজ্ঞতার উপর ভিত্তি করে উপযুক্ত সংশোধন করা উচিত।

(4) সনাক্তকরণ ডিভাইস সামঞ্জস্য
বিতরণ সনাক্তকরণ প্রধানত প্রতিফলিত ফটো ইলেকট্রিক সুইচ সামঞ্জস্য করে এবং পড়া বইয়ের জন্য বারটিতে প্রতিফলিত ফিল্মগুলির মধ্যে আপেক্ষিক অবস্থানে ইনস্টল করা হয়।হালকা রশ্মি সঠিক অবস্থানের সাথে সারিবদ্ধ করা প্রয়োজন.
পুরো পৃষ্ঠা সনাক্তকরণ প্রধানত বই সংগ্রহ চেইনের উভয় পাশে দুটি প্রতিফলিত ফটো ইলেকট্রিক সুইচগুলির মাউন্ট উচ্চতা এবং হালকা রাশির সারিবদ্ধতা সামঞ্জস্য করে।জমজ শৃঙ্খলে বাঁধন বইয়ের প্রস্থের অবস্থান অনুযায়ীরিফ্লেক্সিভ ফটো ইলেকট্রিক সুইচগুলির আলোকশক্তিগুলি বইয়ের কাগজের নীচে 5-10 মিমি দূরত্বে স্থাপন করা উচিত।যদি বই সংগ্রহের চেইনে পাঠানোর সময় বইয়ের কাগজপত্রের বিকৃতি পাওয়া যায়বইয়ের কাগজগুলো যখন ডিটেকশন পজিশনের মধ্য দিয়ে যাবে তখন আলোর রশ্মি ঢেকে দেবে এবং ফটো ইলেকট্রিক সুইচগুলো একটি সংকেত পাঠিয়ে বইটিকে পুরনো পণ্য হিসেবে ফেলে দেবে।
সাধারণ বেধ সনাক্তকরণের সামঞ্জস্যের ক্ষেত্রে,বন্ধন করার জন্য সাধারণ বইগুলিকে এক্সেন্ট্রিক চাকা 1 এর নীচে রাখা উচিত,মেশিনটি ম্যানুয়ালি পরিচালনা করুন এবং অদ্ভুত চাকা উপর তীর নিচে করুনএই সময়ে,নিয়ন্ত্রণ 6 ঘুরিয়ে দিন,নিম্ন রোলার 3 বই সনাক্তকরণের বইটি যথাযথ ডিগ্রীতে চাপুন,এবং তারপরে বাদাম 13 হালকাভাবে সামঞ্জস্য করুন,যাতে উপযুক্ত উল্লম্ব ফাঁক ছেড়ে যেতে পারে যখন যোগাযোগ ব্লক 4 দুই ব্লক 5 মাঝখানে সন্নিবেশ.তারপরে,মেশিনটিকে একটি বৃত্তে ঘুরিয়ে দিন,যদি ব্লকগুলি অবাধে প্রবেশ করতে পারে,তার মানে বইটি স্বাভাবিক বেধের মান পূরণ করে।স্টিচার একটি বাঁধাই অবস্থান উপর স্থগিত চৌম্বকীয় হবে.

দুটি ব্লক 5 এবং যোগাযোগ ব্লক 4 এর মধ্যে ব্যবধানের আকারটি সাধারণত 0.5 ~ 2 মিমি পরিসরে সামঞ্জস্য করা যেতে পারে।ফাঁকটি যথাযথভাবে বাড়ানো যেতে পারে.যদি ফাঁকটি বড় হয় তবে সংবেদনশীলতা উচ্চ।যদি বইয়ের বিভিন্ন বেধের কারণে জমে থাকা ত্রুটি পরিমাপের পরিসীমা অতিক্রম করে তবে এটি মেশিনের ত্রুটির কারণ হতে পারে।

ট্যাগ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	PRINTYOUNG
সাক্ষ্যদান:	CE
মডেল নম্বার:	PRY-450Y

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	USD 42000 Sets
প্যাকেজিং বিবরণ:	আর্দ্রতা-প্রমাণ এবং শক-প্রুফ প্যাকেজিং গ্রহণ করে যা দীর্ঘ-দূরত্বের রাস্তা পরিবহন এবং বিভিন্ন ধরণের আ
ডেলিভারি সময়:	60 দিন
পরিশোধের শর্ত:	এল/সি, টি/টি
যোগানের ক্ষমতা:	প্রতি মাসে 10 সেট

সর্বাধিক ফর্ম্যাট:	450 * 320 মিমি	সর্বনিম্ন ফর্ম্যাট:	148 * 105 মিমি
সমাপ্ত পণ্যের সর্বোচ্চ বেধ:	8 মিমি	শক্তির উৎস:	380V 50HZ
সামগ্রিক ক্ষমতা:	12 কেডব্লিউ	মেশিনের সর্বোচ্চ ঘূর্ণায়মান গতি:	10000 r/h
মেশিনের নেট ওজন:	4 টি	সীমানা মাত্রা (4 গ্রুপ):	7200 * 3200 * 1500 মিমি
