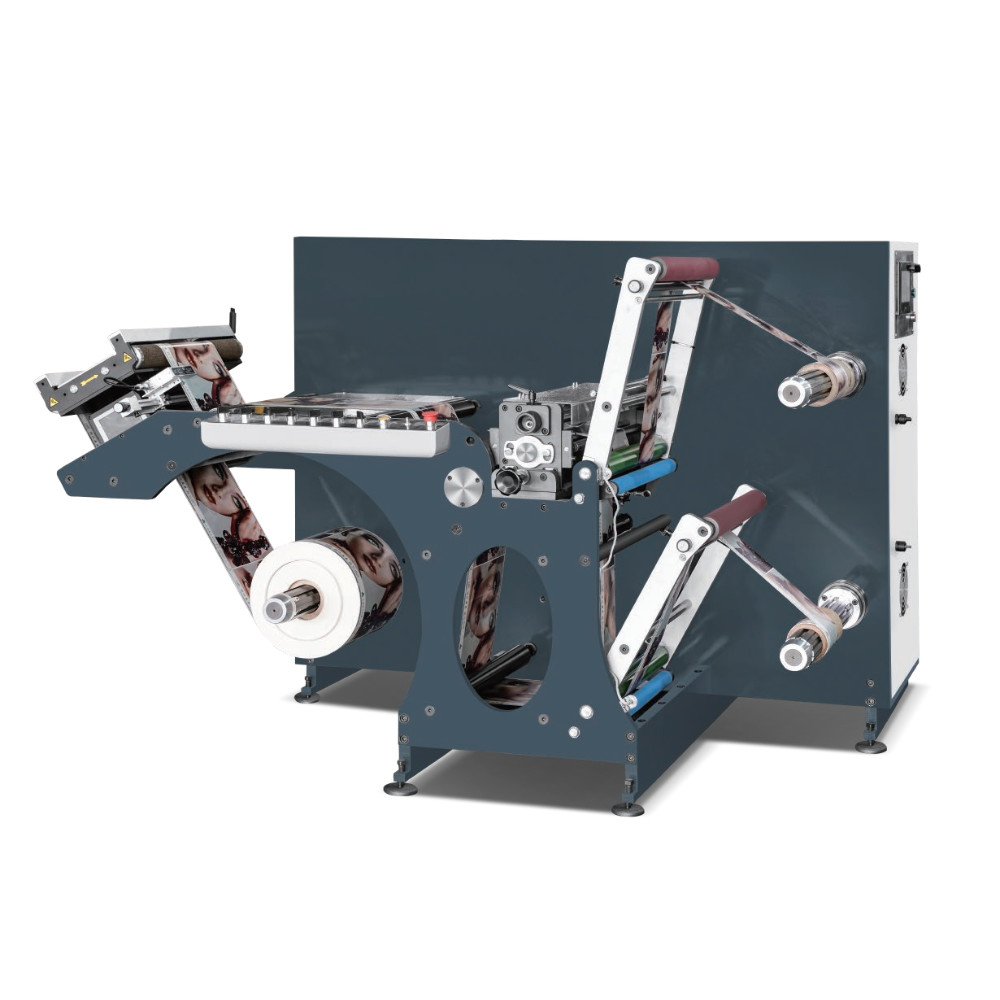

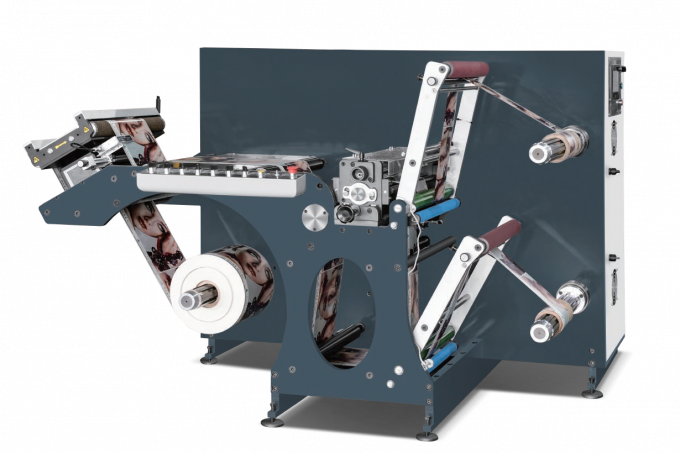

FQ-320C উচ্চ গতির কাটার মেশিন

বৈশিষ্ট্য

FQ-320C স্বয়ংক্রিয় কাটিয়া মেশিনটি স্বয়ংক্রিয় ডাই কাটিয়া মেশিনের সহায়ক পণ্য। এই মেশিনটি পাতলা কাগজের টুকরো কাটাতে উপযুক্ত।এতে মিটার কাউন্টার এবং নম্বর কাউন্টার রয়েছে.উল্লেখটি ওয়েব গাইডিং দ্বারা নিয়ন্ত্রিত হয়,সম্পূর্ণ মেশিনের কাঠামোটি কমপ্যাক্ট,দ্রুত,উচ্চ দক্ষতার সাথে,বৈশিষ্ট্যটি সহজেই পরিচালনা করে,স্থিরভাবে পরিচালনা করে।

প্রযুক্তিগত পরামিতি

FQ-C হাই স্পিড স্লিটিং মেশিন
মডেল	FQ-320C	FQ-370C	FQ-480C
স্লিটিং স্পিড	২০০ মিটার/মিনিট
সর্বাধিক ওয়েব প্রস্থ	৩২০ মিমি	৩৭০ মিমি	৪৮০ মিমি
সর্বোচ্চ।	৭০০ মিমি
সর্বোচ্চ। রিওয়াইন্ডিং ব্যাসার্ধ	৬০০ মিমি
মাত্রা	2100 * 1250 * 1300 মিমি	2100 * 1300 * 1300 মিমি	2100 * 1400 * 1300 মিমি
প্রধান মোটর	৪ কিলোওয়াট
ভোল্টেজ	৩৮০ ভোল্ট, ৩ ফেজ
মিনি. কাটিয়া প্রস্থ	১০ মিমি
মেশিনের ওজন	প্রায় ২৫০০ কেজি

কনফিগারেশন

1. 1 পিসি 3 ¢ unwinding শ্যাফট, স্বয়ংক্রিয় inflation বায়ু শ্যাফট.
2. 2 পিসি 3 ′′ রিভোল্ড শ্যাফ্ট, স্বয়ংক্রিয় inflation বায়ু শ্যাফ্ট.
3মিটার/নম্বরের কাউন্টার দিয়ে।
4. চাইনিজ ওয়েব গাইডিং দিয়ে.
5. 10 পিসি কাটা ছুরি সঙ্গে.
6- মেশিনে ফ্যান রয়েছে, যা ট্রিম করা পার্শ্বগুলোকে উড়িয়ে দেয়।
7. ড্রাইভিং হিসাবে চাপ রোল মধ্যে rewind সঙ্গে.
8. 25mm বায়ু শ্যাফ্ট সঙ্গে মেশিন.
9. মেশিন 4 সার্ভো মোটর সঙ্গে আসে, এক unwinding জন্য, এক nip রোলার জন্য, দুই rewinding জন্য (উপরে এবং নিচে)
10.......

OK4000/8000 পরিদর্শন ব্যবস্থা (বিকল্প)

সিস্টেমের বৈশিষ্ট্য (সম্পূর্ণ পরিসীমা)

১০০% পূর্ণ-ফ্রেম পর্যবেক্ষণঃ বুট সেটিং এবং পুরো উত্পাদন প্রক্রিয়া জুড়ে;
এইচডি ছবির গুণমানঃ উচ্চ রেজোলিউশনের ক্যামেরার উপর ভিত্তি করে;
চিত্র স্থিতিশীলতাঃ রিয়েল-টাইম ইমেজগুলির সাহায্যে,ইমেজগুলি স্বয়ংক্রিয়ভাবে সিঙ্ক্রোনাইজ করা হয় এবং স্বচ্ছ লেবেলগুলির সাথে স্বয়ংক্রিয় সনাক্তকরণের হ্রাস দ্বারা প্রভাবিত হয় না;
এটি অপারেটরদের স্বাস্থ্যের ক্ষতি করে না এবং ক্লান্তি হ্রাস করেঃ স্ট্রোব লাইটের পরিবর্তে LED আলোর উত্স ব্যবহার করে,আলোটি নরম এবং আরও অভিন্ন হয়;
দ্রুত এবং সহজ টাস্ক সেটিং;
নির্ভরযোগ্য এবং স্থিতিশীল অপারেশন।

সিস্টেম কনফিগারেশন

মুদ্রণ পরিদর্শনের জন্য OK4000 লাইন স্ক্যান ক্যামেরা;
ইন্ডাস্ট্রিয়াল কম্পিউটারে ৬৪-বিট আট-কোর প্রসেসর ব্যবহার করা হয়, যা দ্রুত;
উচ্চ-সংজ্ঞা অ-বিকৃতি লেন্স ব্যবহার করে;
ইন্টিগ্রেটেড লাইট সোর্স ডিজাইন গ্রহণ করুন,ইনস্টল করা সহজ;
আমদানি করা হাই স্পিড ডুয়াল চ্যানেল অ্যাক্সিভেশন কার্ড।

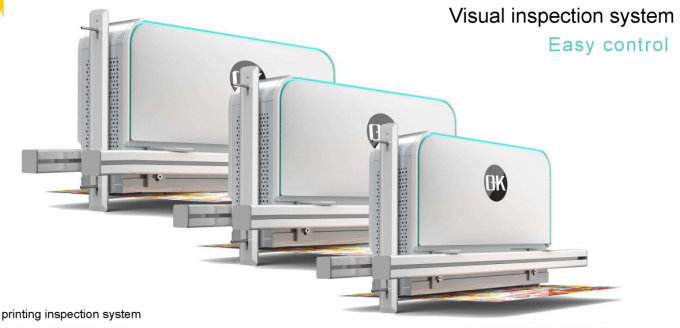

ভিজ্যুয়াল ইন্সপেকশন সিস্টেম

১০০% ত্রুটি পরিদর্শন ব্যবস্থা চালু করা হচ্ছে, পূর্ণ-ফ্রেম পর্যবেক্ষণ থেকে শুরু করে স্ট্যান্ডার্ড সনাক্তকরণের অভাব + বর্জ্য নির্গমন সনাক্তকরণ, উচ্চ নির্ভুলতা পূর্ণ-ফ্রেম সনাক্তকরণ + ওয়ার্কফ্লো সিস্টেম পর্যন্ত।মডুলার ডিজাইনের সাহায্যেগ্রাহকরা তাদের সমস্ত প্রয়োজনীয়তা একটি সেট সিস্টেমের মাধ্যমে ঐচ্ছিক মডিউলগুলির মাধ্যমে বাস্তবায়ন করতে পারেন।সিস্টেম একটি বিশেষ কনট্যুর আলোর উৎস ব্যবহার করে স্বচ্ছ লেবেল এবং ব্যাকিং কাগজ মধ্যে বিপরীতে উন্নত.পরিচ্ছন্ন বা অস্বচ্ছ বা এমনকি সাদা হোক না কেন,সিস্টেমটি সনাক্তকরণ সম্পূর্ণ করতে পারে।এটি মান এবং নোংরা বর্জ্য অভাবের জন্য প্রায় সব স্বচ্ছ লেবেল সনাক্ত করতে পারেন. ফাঁকা লেবেলগুলির জন্য,সিস্টেমের একটি পরম সুবিধা রয়েছে।সিস্টেমটি সাধারণ আলোর উত্স এবং কনট্যুর আলোর উত্সের মধ্যে অবাধে স্যুইচ করতে পারে।
ছবি সংগ্রহের গতিঃ প্রতি সেকেন্ডে ৩০ ফ্রেম, রিয়েল টাইমে পূর্ণ ফ্রেম সনাক্তকরণ।
সর্বাধিক পরিদর্শন গতিঃ ১৫০ মিটার/মিনিট-৫০০ মিটার/মিনিট (সিস্টেমের মডেল অনুযায়ী নির্বাচন করুন) ।
সর্বাধিক পরিদর্শন প্রস্থঃ 180mm-1100mm (সিস্টেমের মডেল অনুযায়ী নির্বাচন করুন) ।

সম্পূর্ণ সেট OK4000-4K/8k নীচের অংশ অন্তর্ভুক্ত

1. লাইন স্ক্যান ক্যামেরা--ওকে 8000 ((4/8K রেজোলিউশন)
2ক্যাপচার কার্ড-- OR-X4C0-XPD00
3. লেন্স (সংযোগ রিং, অ্যাডাপ্টার রিং ইত্যাদি সহ) --- Apo-Componon 2.8/40
4ক্যামেরার ডাটা ক্যাবল-- এমভিসি-১১-৭এম
5. গম্বুজ আলোর উৎস
6আলোর উৎস অ্যাডাপ্টার (ডেটা ক্যাবল, পাওয়ার ক্যাবল সহ)
7এনকোডার--R58S10-9C10M5-24L-5000
8. প্লাগ স্ট্রিপ ((220V)
9. বোতাম ((মেটাল)
10. ডিসপ্লে ((ক্যাবল-২৪৩ভি৫কিউএসবি সহ)
11. কীবোর্ড ((K120 USB)
12. মাউস ((M170 তারের)
13- পাওয়ার ক্যাবল
14. পাওয়ার সুইচ-- NES-100-24
15সতর্কতা আলো (২৪ ভোল্ট)
16. কন্ট্রোল বক্স--TF-A610H-B250MD3V-8700K-16G+128G

ট্যাগ:

Place of Origin:	China
পরিচিতিমুলক নাম:	PRINTYOUNG
সাক্ষ্যদান:	CE
Model Number:	FQ-320C 370C 480C

Minimum Order Quantity:	1 Set
মূল্য:	US 16000 ~ 19000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	45 days
পরিশোধের শর্ত:	এল/সি, টি/টি
Supply Ability:	30 Set/Sets per Month

Model:	FQ-320C , FQ-370C , FQ-480C	Slitting Speed:	200 m/min
Max. Web Width:	320mm , 370mm , 480mm	Max. Unwinding Diameter:	700 mm
সর্বোচ্চ রিওয়াইন্ডিং ব্যাস:	600 মিমি	Dimensions:	2100 * 1250,1300,1400 * 1300 mm
Main Motor:	4 kw	Voltage:	380V , 3phase
Min. Cutting Width:	10 mm	Machine Weight:	about 2500kgs
